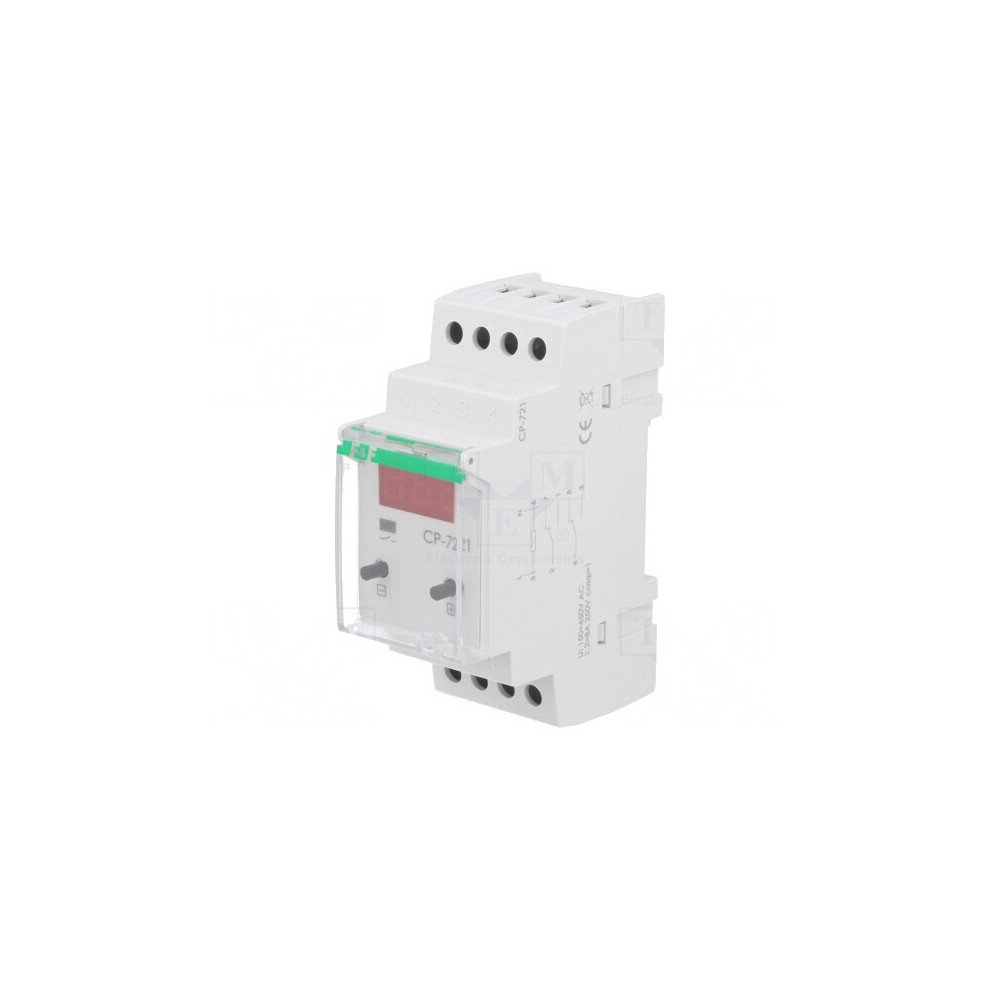

CP-721 este utilizat pentru controlul tensiunii monofazate si protectie impotriva efectelor de crestere( scadere ) a tensiunii monofazate . Aparatul indica pe display valoarea reala a tensiunii masurate . Se pot seta valorile pragului de tensiune minima UL si pragului de tensiune maxima UH - respectiv histerezisul de functionare. La depasirea valorilor de minim si maxim setate, releul cu care este dotat aparatul decupleaza cu o intirziere setata de utilizator. In cazul in care tensiunea revine intre valorile celor doua praguri de tensiune, releul aparatului va cupla dupa timpul de revenire setat de catre utilizator. Ledul rosu de pe panoul frontal al aparatului indica comutarea releului . Releul poate fi alimentat cu o tensiune de 450Vac Acest lucru permite o protectie eficienta a receptorului, chiar si cu o crestere a tensiunii peste limita legala.

Funcții

• Setarea ferestrei de tensiune (pragurile UL și UH)
• Setare separată a timpilor de răspuns la depășirea pragurilor UL și UH
• Setarea timpului de revenire
• Indicare continuă a tensiunii rețelei
• Semnalizarea tensiunii corecte de rețea și a închiderii contactului

Funcționare
În modul de funcționare, afișajul afișează valoarea tensiunii măsurate curent.
Pragul inferior (UL) și superior (UH) setate de utilizator determină fereastra de tensiune a pragului de tensiune, în cadrul căreia pot apărea modificări de tensiune care nu determină funcționarea releului. Cu tensiunea de alimentare corectă, contactul releului rămâne închis. Modificarea tensiunii de alimentare peste sau sub pragurile de tensiune setate va deschide contactul cu o întârziere setată de utilizator. LED-ul roșu se aprinde când contactul se închide. Depășirea tensiunii peste 5 V față de pragurile setate UH și UL este semnalizată prin pulsarea valorilor afișate pe afișaj.
Releul se va conecta din nou automat în cazul unei valori permanente a tensiunii de 5 V în raport cu valorile prag setate UH și UL pentru timpul de revenire setat de utilizator.



Releul poate fi alimentat cu o tensiune de până la 450 V ~. Acest lucru permite o protecție eficientă a receptorului chiar și atunci când tensiunea este mai mare decât standardul admis. Dispozitivul este protejat împotriva schimbării polarității alimentării - acest lucru nu va distruge ("arde") releul.

• Reference CP-721
• Type single-phase
• Power supply voltage 150÷450 V AC
• Accuracy of measurement ±1 V
• Time lock NO
• Cooperation with power generators YES
• Load rating (AC-1) 2 x 8 A
• The executive element 2 × relay
• Contact configuration 2 × NO/NC
• Separation of the contact YES
• Contact status indication LED red
• Display 3 × sectional LED 5 × 9 mm
• Accuracy of setting 1 V
• Thresholds of voltage actuation / jump - lower UL 150÷210 V / 1 V
• Thresholds of voltage actuation / stroke - upper UH 230÷260 V / 1 V
• Return voltage hysteresis for UL / UH 5 V
• Tripping time / stroke - for UL threshold 2÷10 s / 1 s
• Operating time / stroke - for UH threshold 0,1÷1 s / 0,1 s
• Return time for UL / UH 2 s÷9,5 min
• Terminal pluggable terminal blocks 4,0 mm²
• Tightening torque 0,5 Nm
• Power consumption 0,8 W
• Working temperature -25 ÷ 50 °C
• Dimensions 2 modules (35 mm)
• Assembly on rail 35 mm
• Ingress Protection Marking IP20
