Ancora metalica, Fischer FBN II 16/25

Bulon de ancorare fischer FBN II 16/25 cu zincare electrolitică

• FBN II atinge capacitatea maximă de încărcare cu adâncimea standard de ancorare. Acest lucru înseamnă: mai puține puncte de fixare și plăci de ancorare mai mici.
• Dacă se utilizează adâncimea redusă de ancorare, atunci acest lucru reduce adâncimea găurii de foraj și simplifică instalarea.
• Toleranțele componentelor sunt echilibrate cu filetul lung. În plus, FBN II este potrivit și pentru instalații cu distanță. Acest lucru crește flexibilitatea.
• Asamblare simplă datorită unui număr redus de filete și alunecare minimă.

Avantaje

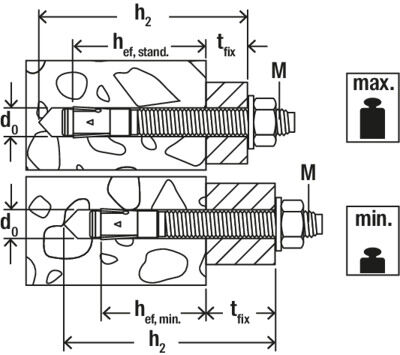

• Cu adâncimea standard de ancorare se obțin capacități portante maxime. Astfel, sunt necesare puncte de fixare mai puține și plăci de ancorare mai mici.
• Adâncimea redusă de ancorare reduce adâncimea găurii forate. Acest lucru scade timpul necesar pentru instalare, mărind în același timp flexibilitatea.
• Filetul lung compensează toleranța componentelor și permite montarea cu distanțiere, mărind astfel flexibilitatea.
• Numărul mic al loviturilor de ciocan și momentul de instalare minim permit o instalare semnificativ mai simplă.
• Zona de lovire previne deteriorarea filetului, asigurând un proces mai rapid de instalare și demontare a dispozitivului.

Bulonul de ancorare FBN II de la fischer este o ancoră de oțel pentru fixări în beton nefisurat, eficientă din punct de vedere al costului. Datorită filetului lung și celor două adâncimi de ancorare bulonul de ancorare FBN II de la fischer este deosebit de flexibil. În afară de instalarea pre-poziționată și cea prin străpungere, bulonul de ancorare este potrivit și pentru montarea cu distanțiere. În varianta din oțel inoxidabil bulonul de ancorare este potrivit pentru structurile suport ale fațadelor, consolelor și scărilor exterioare.

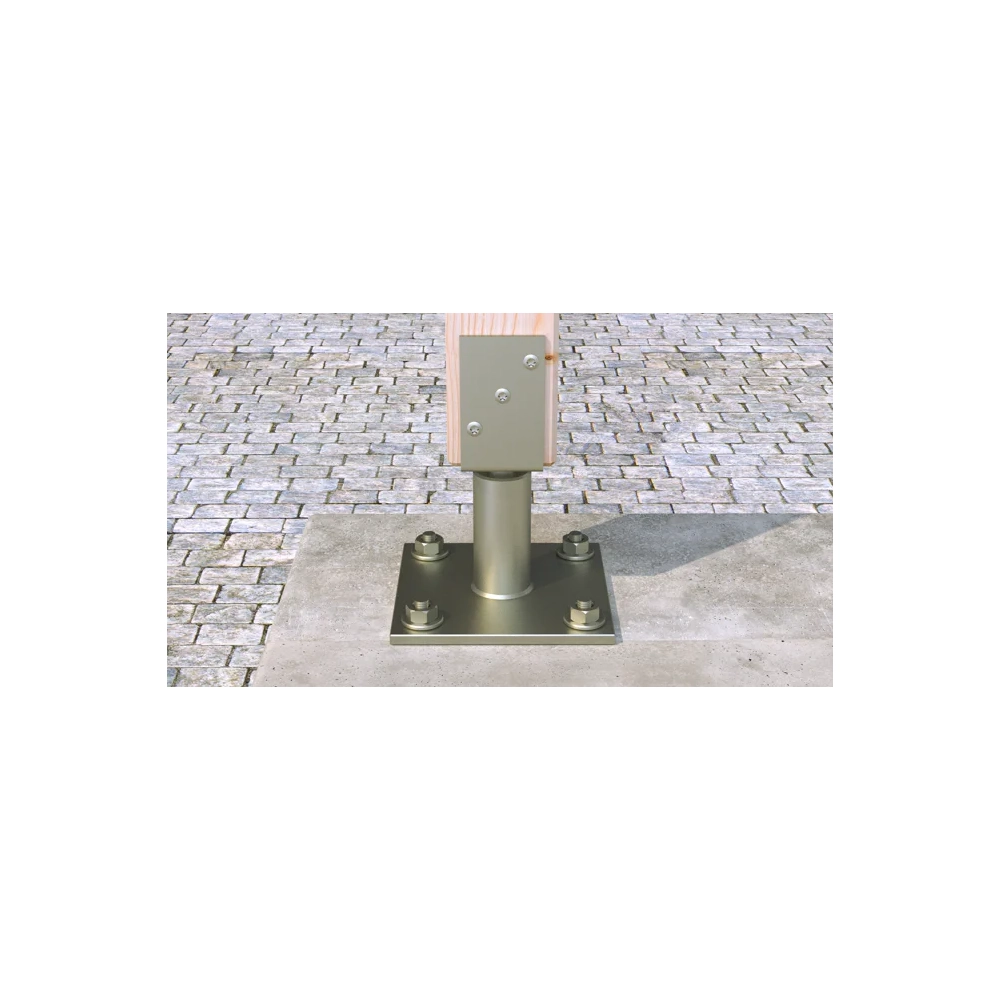

Aplicații

• Construcții de oțel
• Balustrade de protecție
• Console
• Scări
• Canale de cablu
• Mașini
• Scări
• Porți
• Fațade

Materiale de construcții

Aprobat pentru:

• Beton C20/25 la C50/60, nefisurat

Indicat și pentru:

• Beton C12/15
• Piatră naturală cu structură densă

Aprobări

• ETA-07/0211
• DoP No. 0192

Funcționalitate

• FBN II este potrivit pentru instalarea pre-poziționată și cea prin străpungere și este de asemenea recomandat pentru montarea cu distanțiere în anumite condiții.
• Anterior instalării, plasați piulița hexagonală în poziția optimă (dispozitivul de lovire proiectează cu aprox. 3 mm în afara piuliței hexagonale).
• În momentul aplicării cuplului de strângere șurubul conic este tras în clema de expansiune și o împinge în pereții găurii forate.
• Ștanțarea capului oferă un control simplu asupra ancorării.
• În cazul instalărilor în serie, vă recomandăm să folosiți dispozitivul de montare FABS pentru bulon de ancorare.
