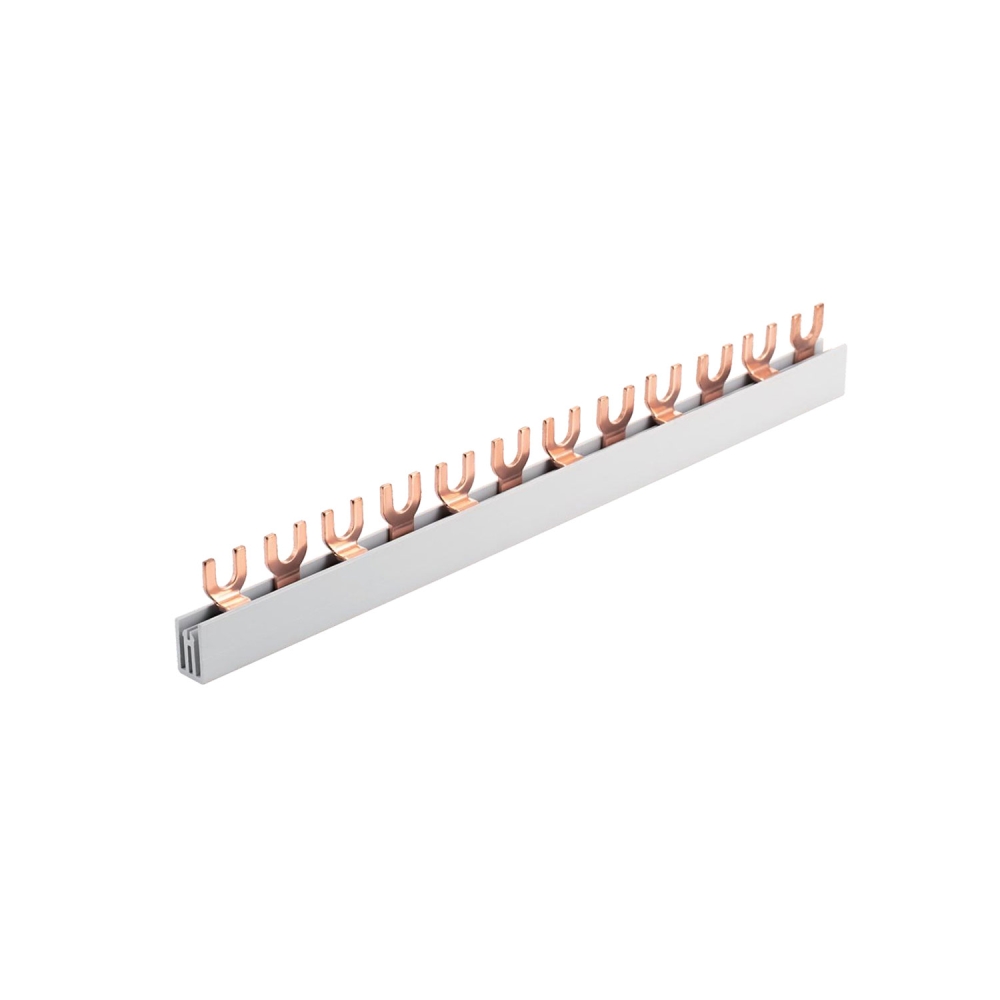

Bareta (busbar) 2P, furca, Elvon 16808, 63A

Curent nominal: 63A

Număr poli: 2P

Lungime: 1 metru

Conexiuni: tip furca

• Cotă mm
• Sectiune transversala 10,5mm2 ± 0,5
• Lungime totală (F) 1000
• Distanța între furci (B) 18
• Lățime furcă (C) 4
• Lungime furcă (D) 12
• Lățime cupru 7
• Grosime cupru 1,5

După montarea întrerupătoarelor automate pe șina DIN, se va face alimentarea acestora, utilizând bara de conectare astfel încât curentul maxim ce trece prin bus bar să nu depașească 63 A, respectiv 80 A, în funcție de bara de conexiuni utilizată. După ce se slăbesc șuruburile bridelor întrerupătoarelor, bara și conductoarele de alimentare, se introduc în bride, apoi se strâng ferm șuruburile.

• Tip conector furcă
• Curent operațional nominal 63A la 40 °C
• Tensiune operțională nominală 415V AC
• Tensiune de izolație nominală 500V AC
• Poli 2P
• Material conductor cupru
• Material carcasă PVC
• Număr de căi 54
• Rezistență la foc 960 °C
• Grad protecție apă / praf IP20 cu capac de capăt și capac de protecție tip furcă/dinte
