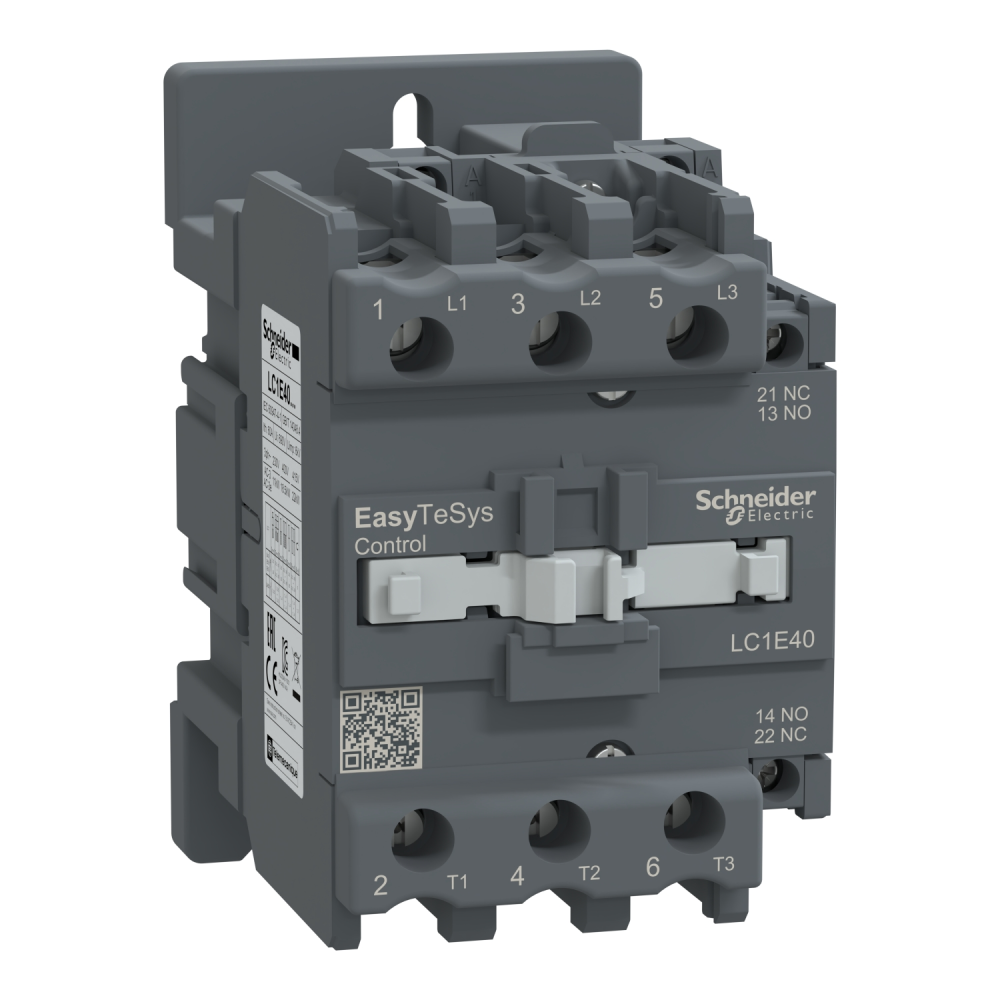

Contactor EasyPact TVS, 3P, 400V, 18.5KW, LC1E40P7, Schneider
Stoc magazin: 2 buc
Termen livrare: 24-48h
SKU LC1E40P7
200.54 Lei
- 14 zile de retur! Detalii
- Descriere
- Fisa tehnica
- Recenzii
Contactor EasyPact TVS, 3P, 400V, 18.5KW, LC1E40P7, Schneider
| Gama | Easy TeSys |
|---|---|
| gama de produse | Easy TeSys Control |
| Tip produs sau componenta | Contactor |
| nume scurt al dispozitivului | LC1E |
| aplicatie contactor | Comanda motor Sarcina rezistiva |
| categorie de utilizare | AC-3 AC-3e AC-1 |
| descriere poli | 3P |
| [Ue] tensiune nominala de functionare | Circuit de alimentare <= 690 V c.a. 50/60 Hz |
| [Ie] curent nominal de utilizare | 40 A (at <55 °C) at <= 440 V c.a. AC-3 for circuit de alimentare 40 A (at <55 °C) at <= 440 V c.a. AC-3e for circuit de alimentare 60 A (at <55 °C) at <= 440 V c.a. AC-1 for circuit de alimentare |
| [Uc] control circuit voltage | 230 V c.a. 50/60 Hz |
| putere motor kW | 18,5 kW at 380...400 V 11 kW at 220...230 V c.a. 50/60 Hz 22 kW at 415 V 22 kW at 440 V 22 kW at 500 V 30 kW at 660...690 V |
|---|---|
| compozitie contact pol | 3 NO |
| [Ith] curent termic conventional in aer liber | 60 A (at 55 °C) for circuit de alimentare |
| Irms capacitatea nominala la inchidere | 400 A at 440 V c.a. for circuit de alimentare conforming to IEC 60947-4-1 |
| capacitate de rupere nominala | 320 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil | 320 A 40 °C - 10 s for circuit de alimentare 165 A 40 °C - 60 s for circuit de alimentare 72 A 40 °C - 600 s for circuit de alimentare |
| calibrul fuzibilului asociat | 10 A gG at <= 690 V coordination tip 1 for circuit de comanda conforming to SR EN 60947-5-1 80 A gG at <= 690 V coordination tip 1 for circuit de alimentare |
| impedanta medie | 1,5 mOhm - Ith 60 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol | 2,4 W AC-3 5,4 W AC-1 |
| [Ui] tensiune nominala de izolatie | 690 V conformitate cu IEC 60947-4-1 |
| categorie de supratensiune | III |
| Grad de poluare | 3 |
| [Uimp] tensiune de tinere la impuls | 6 kV bobina neconectată în circuitul de forţă conformitate cu SR EN 60947 |
| durabilitate mecanica | 5000000 cic |
| durabilitate electrica | 350000 cic AC-1 900000 cic AC-3 |
| tipul circuitului de comanda | C.a. la 50/60 Hz |
| limite de tensiune circuit de comanda | 0,85...1,1 Uc (-5…55 °C):operaţional 50/60 Hz 0.3...0.6 Uc (-5…55 °C):eliminare 50/60 Hz |
| consum de energie conectare in VA | 160 VA 50 Hz cos phi 0,75 (at 20 °C) 140 VA 60 Hz cos phi 0,75 (at 20 °C) |
| consum de energie mentinere in VA | 15 VA 50 Hz cos phi 0,3 (at 20 °C) 13 VA 60 Hz cos phi 0,3 (at 20 °C) |
| disipare de caldura | 6…10 W for circuit de comanda |
| timp de functionare | 20...26 ms la închidere 8...12 ms la deschidere |
| viteza maxima de functionare | 1200 cic/h la <55 °C |
| conexiuni - borne | Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 1 2,5…25 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 2,5…10 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 2,5…25 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 2,5…16 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere | Circuit de comanda 1,2 N.m Circuit de alimentare 5 N.m |
| compozitie contact auxiliar | 1 NO + 1 NC |
| tensiunea minima de comutare | 17 V for circuit de comanda |
| curentul minim de comutare | 5 mA for circuit de comanda |
| rezistenta de izolatie | > 10 MΩ for circuit de comanda |
| timpul de nesuprapunere | 1,5 ms la energizare garantat intre contactul NC si No 1,5 ms la întreruperea alimentării garantat intre contactul NC si No |
| suport de montare | Placa Sina DIN |
