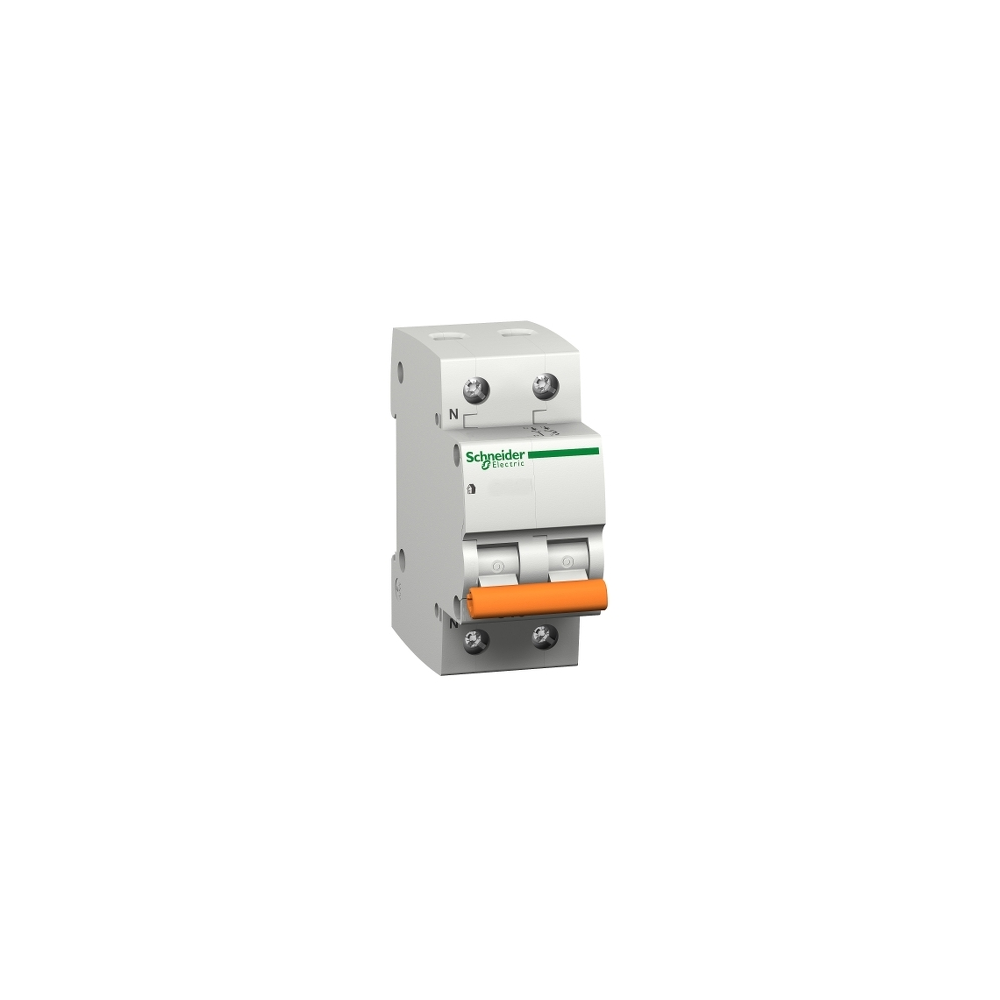

Intreruptor automat modular Domae 4,5kA, 2P, 40A, 12499, Schneider

Aceest produs Domae este un întrerupător automat miniatural (MCB) de joasă tensiune.

Este un întrerupător automat bipolar cu 2 poli protejați și un curent nominal In de 40A și o curbă de declanșare C. Capacitatea nominală de rupere la scurtcircuit Icn ajunge până la 4500A la 230VAC, conform standardului IEC 60898-1. Acest produs este conform standardului IEC 60898-1. Acest întrerupător automat miniatural protejează circuitul împotriva scurtcircuitului și a curentului de suprasarcină. Declanșarea pe defect este indicată pe panoul frontal prin poziția mânerului (gravat OI). Are o rezistență electrică de până la 10000 de cicluri și o rezistență mecanică de până la 20000 de cicluri. Tensiunea de funcționare Ue este de 230VAC. Frecvența de funcționare este de 50Hz sau 60Hz. Produsul poate fi fixat pe o șină DIN. Lățimea sa este de 4 pași de 9mm. Culoarea produsului este alb (RAL9003).

Dimensiunile sunt (l) 36 mm x (Î) 81 mm x (A) 78,5 mm. Greutatea este de 0,19 kg. Conform standardului IEC 60529, gradul de protecție este IP20 și IP40 în carcasă. Temperatura de funcționare este de la -25°C la 60°C. Temperatura de depozitare este de la -40°C la 70°C.

• Range Domae
• Product or component type Miniature circuit-breaker
• Device short name Domae MCB
• Device application Distribution
• Poles description 2P
• Number of protected poles 2
• Neutral position Left
• [In] rated current 40 A
• Network type AC
• Trip unit technology Thermal-magnetic
• Curve code C
• Breaking capacity Icn 4500 A
• Network frequency 50/60 Hz
• [Ue] rated operational voltage 230 V AC 50/60 Hz
• Magnetic tripping limit 5...10 x In
• [Ics] rated service breaking capacity 4500 kA 100 % x Icn conforming to EN/IEC 60898-1
• [Ui] rated insulation voltage 500 V
• [Uimp] rated impulse withstand voltage 4 kV
• Contact position indicator Yes
• control type Toggle
• Local signalling Fault trip
• Mounting mode Clip-on
• Mounting support DIN rail
• Comb busbar and distribution block compatibility YES
• Connection pitch 18 mm between phase and neutral
• 9 mm pitches 4
• Height 81 mm
• Width 36 mm
• Depth 78.5 mm
• Net weight 0.19 kg
