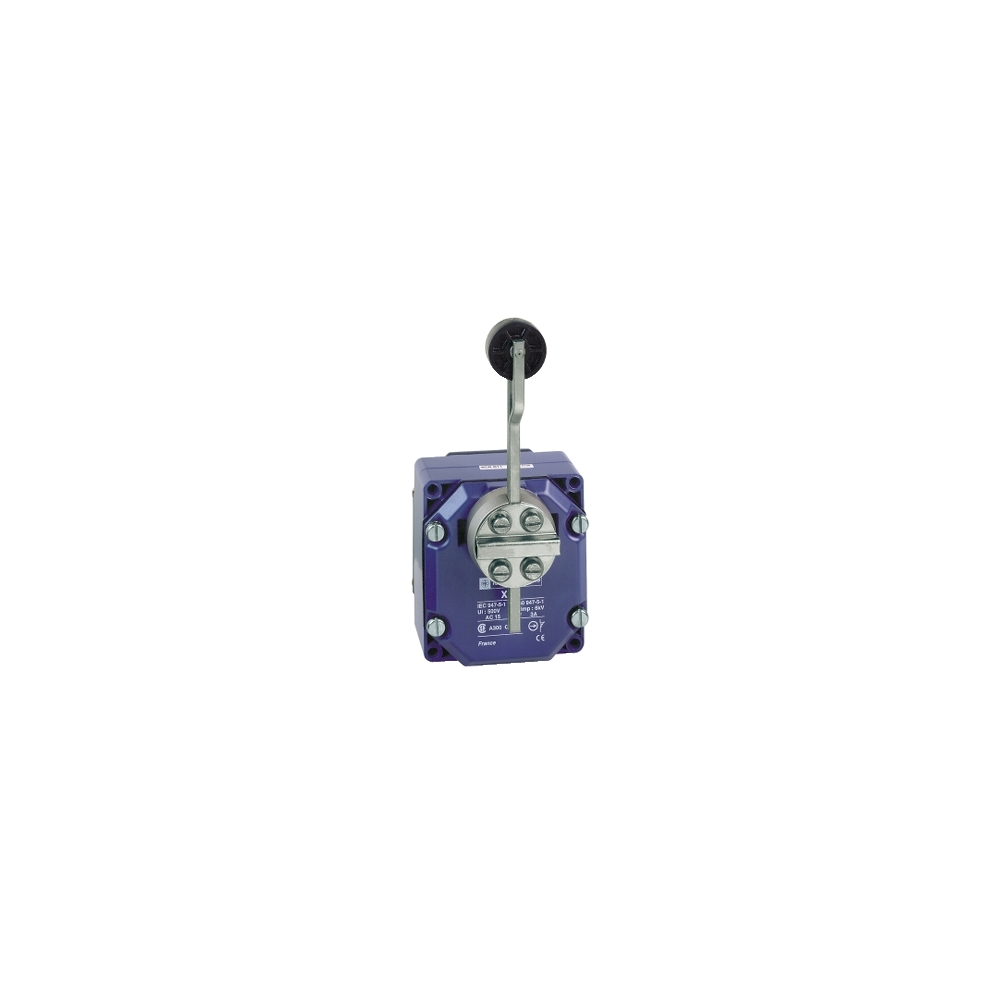

Limitator XCR, brat rotativ cu arc, din termoplastic, 2X(1NO+NC), XCRB12, Schneider

CARACTERISTICI PRINCIPALE

• gama de produse OsiSense XC
• nume serie format special
• tip produs sau componenta limitator
• aplicatie specifica produsului pentru aplicatii de ridicare si manipulare mecanica
• nume scurt al dispozitivului XCR
• design senzor -
• tip corp fix
• tip cap cap rotativ
• material metal
• mod de fixare de catre corp
• miscare a capului de operare rotativ
• tip de operator termoplastic brat basculant cu revenire cu arc, cu rola (-)
• tip de apropiere 2 directii apropiere laterala
• conexiune electrica borne cu surub, capacitate de prindere: 1 x 0.34...2 x 1.5 mm²
• numar de poli 4
• tip si compozitie contacte 2 x (1 NC + 1 NO)
• operare contacte salt al curentului de iesire
• bloc de contacte per directie (circuit de comanda) 1 per directie
• deschidere pozitiva cu

CARACTERISTICI COMPLEMENTARE

• material corp aliaj de Zinc
• actionare comutator cu orice piesa in miscare
• intrare pentru cablu 1 intrare filetata pentru presetupa Pg 13.5, diametrul exterior al cablului: 9...12 mm conformitate cu NF C 68-300
• forma de izolare a contactelor Zb
• numar de pasi 1
• cuplu pozitiv pentru deschidere minima 0.75 N.m
• cuplul maxim pentru declansare 0.45 N.m
• viteza minima de actionare 0.01 m/min
• viteza maxima de actionare 1.5 m/s
• unghiul maxim de deplasare 55 °, -55 °
• marcare cod contact
• A300, AC-15 240 V, Ie = 3 A) conformitate cu EN/IEC 60947-5-1 anexa A, Q300, DC-13 250 V, Ie = 0.27 A) conformitate cu EN/IEC 60947-5-1 anexa A
• [Ui] tensiune nominala de izolatie 300 V conformitate cu UL 508, 500 V (grad de poluare: 3) conformitate cu IEC 60947-1
• rezistenta la borne <= 25 MΩ conformitate cu IEC 60255-7 categoria 3
• [Uimp] tensiune de tinere la impuls 6 kV conformitate cu IEC 60664, 6 kV conformitate cu IEC 60947-1
• protectie la scurtcircuit 10 A de gG cartus fuzibil
• durabilitate electrica
• 5000000 cic, DC-13 inductiv tip sarcina, 120 V, 4 W, factor de sarcina: 0.5, rata de functionare: <= 60 cic/mn IEC 60947-5-1 anexa C, 5000000 cic, DC-13 inductiv tip sarcina, 24 V, 7 W, factor de sarcina: 0.5, rata de functionare: <= 60 cic/mn IEC 60947-5-1 anexa C
• durabilitate mecanica 10000000 cic
• latime 85 mm
• inaltime 95 mm
• adancime 75 mm
• greutate produs 1.145 kg
• descriere borne ISO nr. 1
• (13-14)NO, (21-22)NC
• Cod compatibilitate XCR
