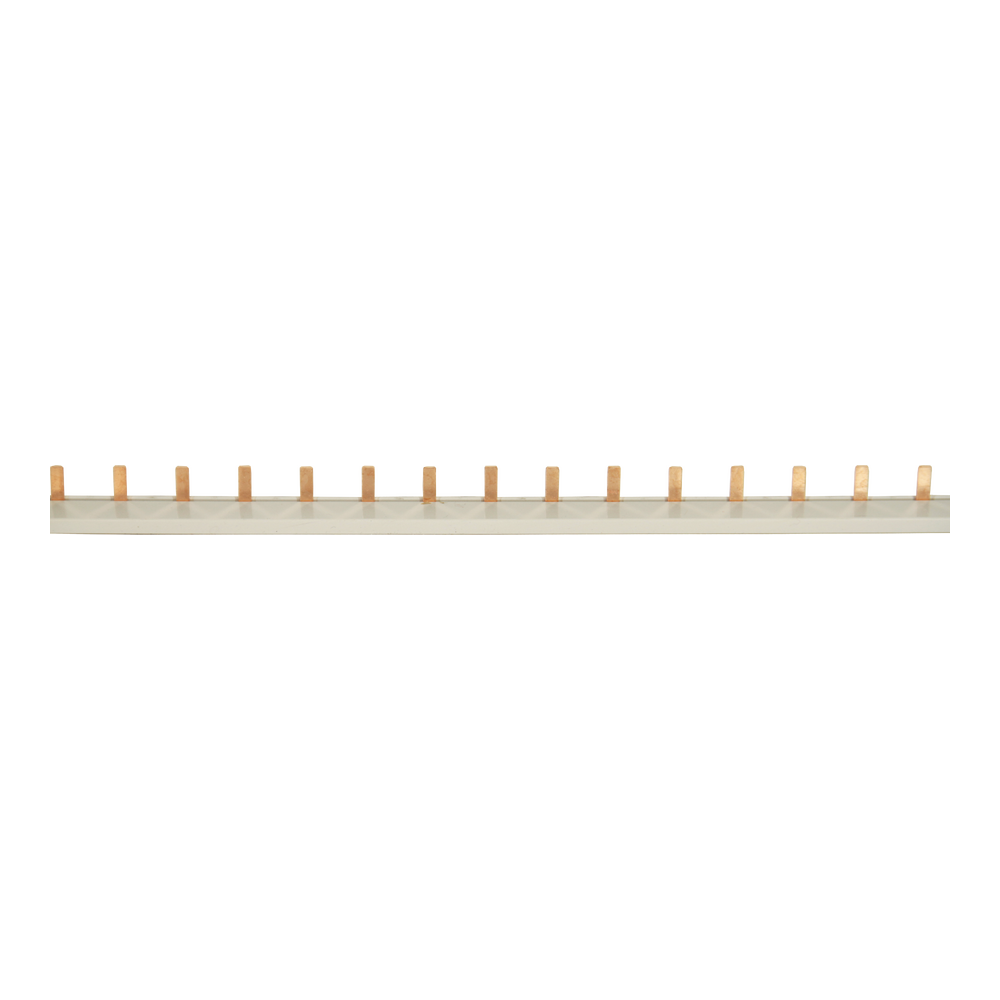

Pieptene (busbar), 1P+N, 63A, 1M, Elvon 16803

Curent maxim: 63A
Profil conectare: pin
Material bară conectare: E-Cu-F25
Material electroizolant: PVC
Tensiune de lucru: 415V / 500V
Tensiune de străpungere: 4kV
Supratensiuni atmosferice (kV/mm): 36
Rezistență la scurt circuit: 50kA
Variante: 1P, 1P+N, 2P, 3P, 3P+N
Grosime bară: 1,5mm
Secțiune bară: 10mm / 16mm

INSTRUCȚIUNI MONTAJ După montarea întrerupătoarelor automate pe șina DIN, se va face alimentarea acestora, utilizând bara de conectare astfel încât curentul maxim ce trece prin bus bar să nu depașească 63 A, respectiv 80 A, în funcție de bara de conexiuni utilizată.
După ce se slăbesc șuruburile bridelor întrerupătoarelor, bara și conductoarele de alimentare, se introduc în bride, apoi se strâng ferm șuruburile.
numar poli: 1N curent maxim: 63A tensiune strapungere: 4kV rezistenta scurt circuit: 50kA material: E-Cu-F25 grosime bara: 1,5mm sectiune bara: 10mmp lungime: 1000mm

Se utilizează în alimentarea mai multor întrerupătoare automate de tip MCB, prevăzute cu alimentare pe clemă.

Curent nominal: A 63A
Număr poli 1P+N
Secțiune bară:  10mm2
Lungime: 1000mm
Dimensiuni I × I1 × H (mm) 4 × 18 × 7
