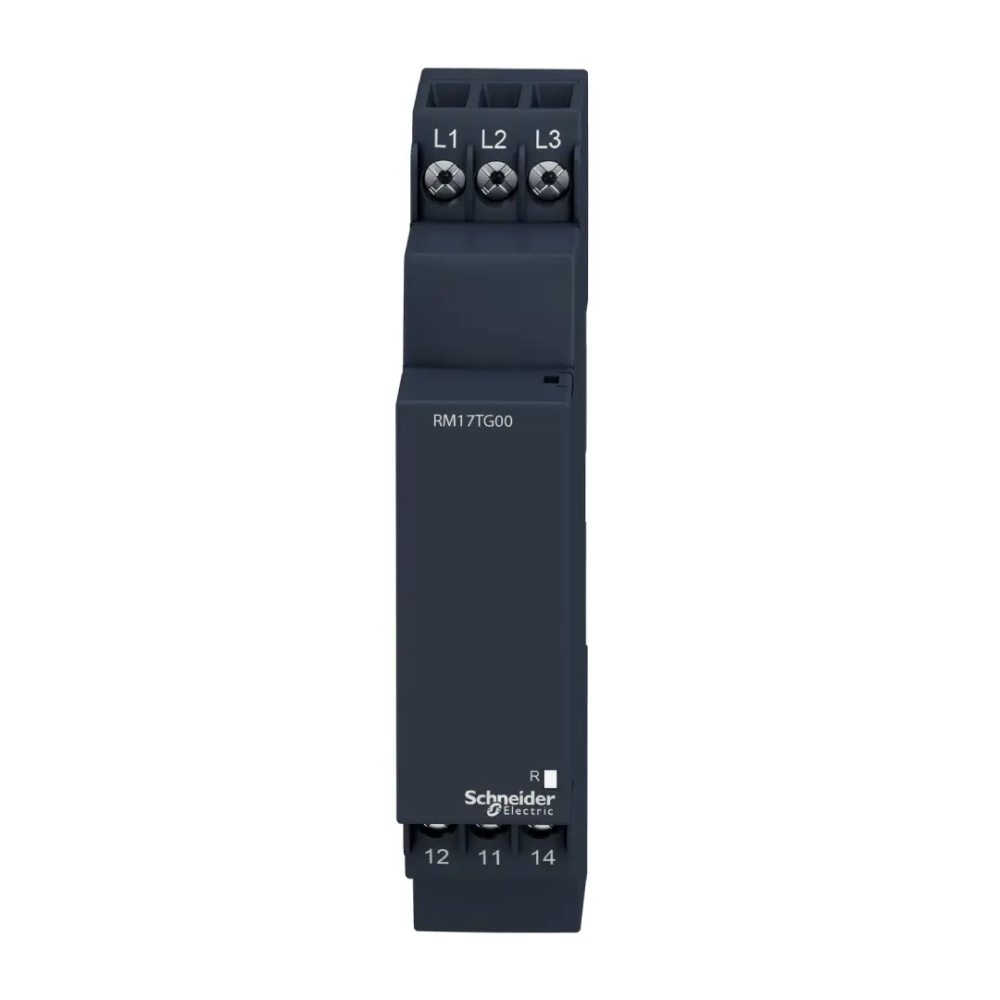

Releu control faza, interval 183-528VAC, Schneider RM17TG00
parametri monitorizati ai releului: absenta neutrului
Cod compatibilitate RM17
| gama de produse | Harmony Control Relays |
|---|---|
| tip releu | Releu de control |
| Tip produs sau componenta | 3-phase control relay |
| nume releu | RM17TG |
| parametri monitorizati ai releului | Ordinea fazelor Phase failure detection (2 or more phase cut) |
| interval de masura | 208...480 V c.a. |
| tip decalare | Fără |
| contacte de iesire | 1 C/O |
| curent nominal de iesire | 5 A |
| tip si compozitie contacte | 1 C/O |
| [Uc] tensiune circuit comanda | 208...480 V |
| aplicatie specifica produsului | Pentru alimentare trifazica |
| [Us] tensiune nominala de alimentare | self-powered |
|---|---|
| limitele tensiunii de alimentare | 183…528 V c.a. |
| tensiunea maxima de comutatie | 250 V c.a. 250 V c.c. |
| capacitatea de comutare in VA | 1250 VA |
| curentul minim de comutare | 10 mA la 5 V c.c. |
| limite de tensiune circuit de comanda | - 12 % + 10 % Un |
| puterea consumată în VA | 0…22 VA la 400 V c.a. 50 Hz |
| prag de detectare a tensiunii | < 100 V c.a. |
| frecventa circuit de comanda | 50...60 Hz +/- 10 % |
| masurare limite tensiune | 183…528 V c.a. |
| delay at power up | 650 ms |
| interval de tensiune | 183...528 V |
| timp de raspuns | <= 130 ms (în eventualitatea unui defect) |
| rezistenta de izolatie | > 500 MΩ la 500 V c.c. conformitate cu IEC 60255-5 > 500 MΩ la 500 V c.c. conformitate cu SR EN 60664-1 |
| [Ui] tensiune nominala de izolatie | 400 V conformitate cu SR EN 60664-1 |
| frecventa de alimentare | 50/60 Hz +/- 10 % |
| pozitie de functionare | Orice pozitie fără declasare |
| conexiuni - borne | Borne cu surub, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) solid fara terminale de cablu Borne cu surub, 3 x 0.5 - 2 x 2.5 mm² (AWG 20...AWG 14) solid fara terminale de cablu Borne cu surub, 1 x 0.2 - 1 x 2.5 mm² (AWG 24...AWG 12) flexibil cu pini Borne cu surub, 2 x 0.2 - 2 x 1.5 mm² (AWG 24 - AWG 16) flexibil cu pini |
| cuplu de strangere | 0,6…1 N.m conformitate cu IEC 60947-1 |
| material carcasa | Policarbonat |
| semnalizare locala | LED (galben) for relay ON |
| suport de montare | Sina DIN simetrica, 35 mm conformitate cu IEC 60715 |
| Durabilitate electrica | 100000 cic |
| durabilitate mecanica | 30000000 cic |
| rata de operare | <= 360 acţionări/oră sarcină nominală |
| categorie de utilizare | AC-12 conformitate cu SR EN 60947-5-1 AC-13 conformitate cu SR EN 60947-5-1 AC-14 conformitate cu SR EN 60947-5-1 AC-15 conformitate cu SR EN 60947-5-1 DC-12 conformitate cu SR EN 60947-5-1 DC-13 conformitate cu SR EN 60947-5-1 |
| fiabilitate securitate date | MTTFd = 924.6 years B10d = 850000 |

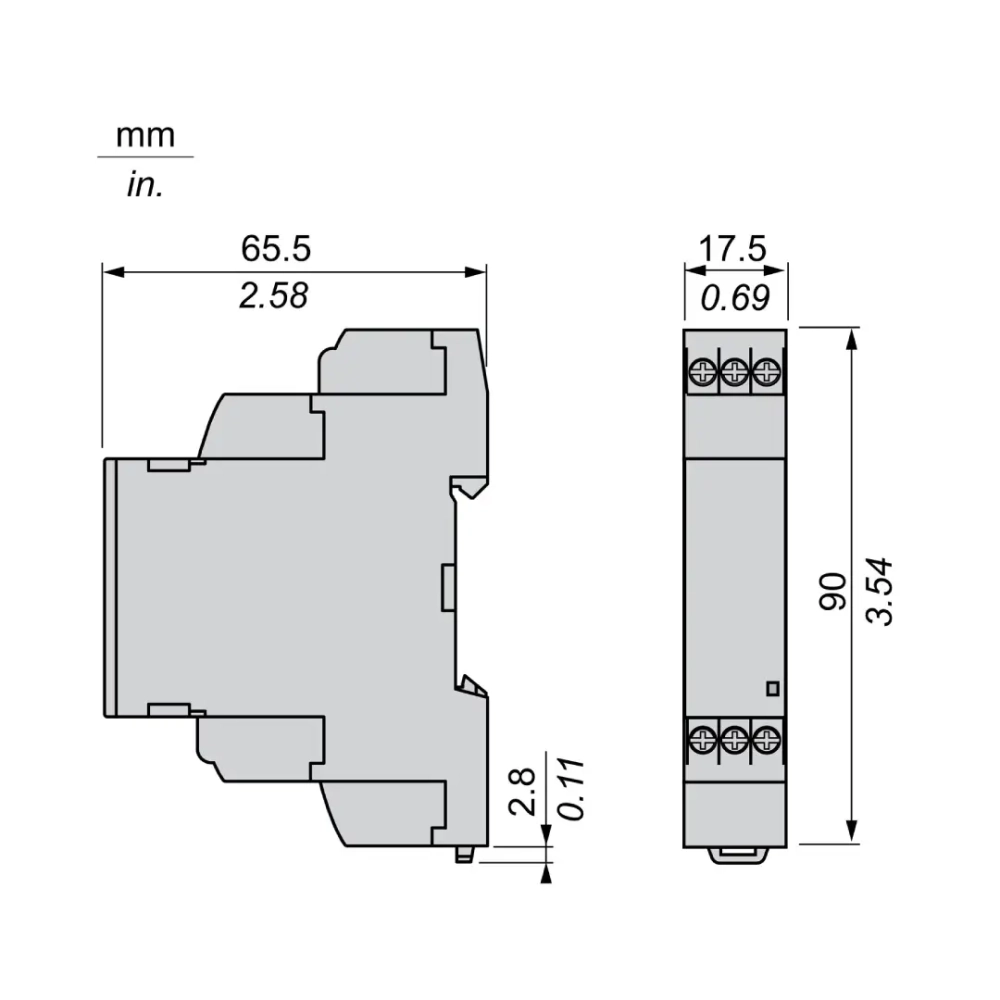

| latime | 17,5 mm |
| greutate neta | 0,13 kg |
| tip de control | Without test button |
