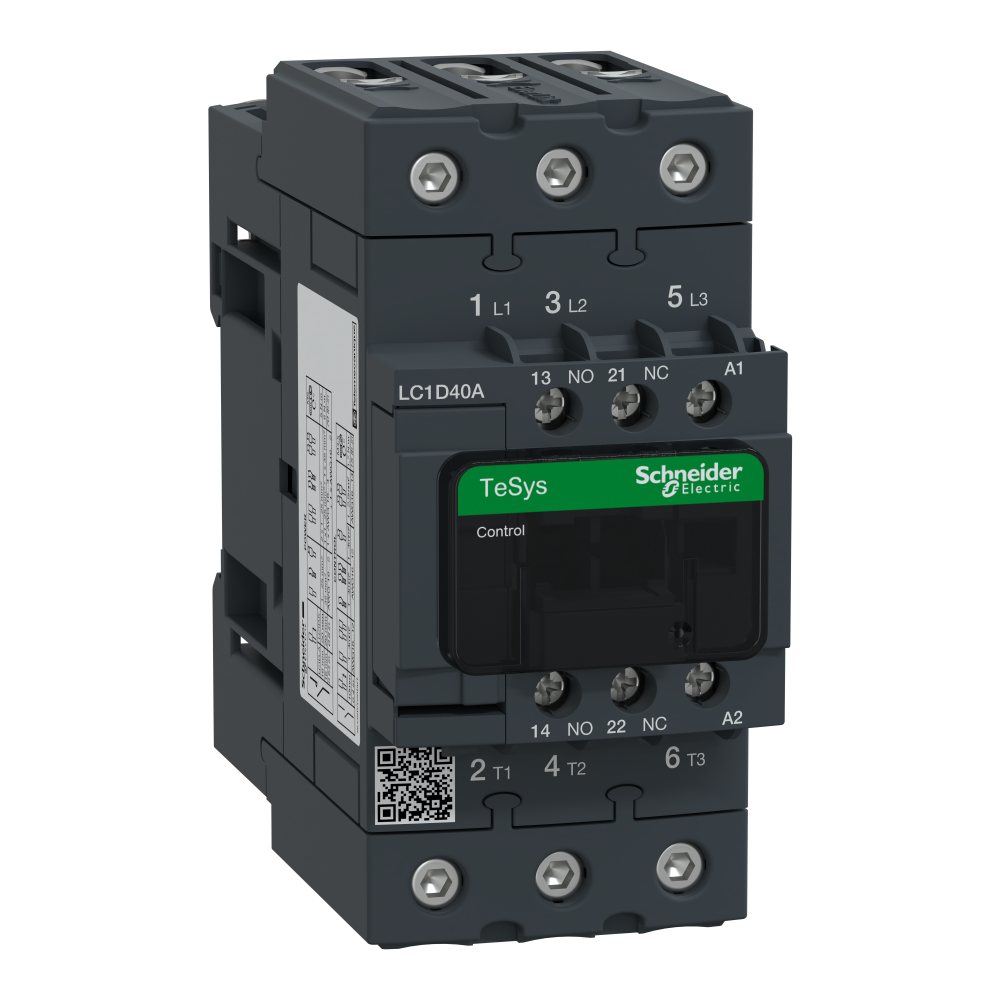

Contactor TeSys D, 3P(3NO), c.a.-3, <= 440V, 40A, 24VCA, 50/60 Hz bobina, LC1D40AB7, Schneider
Stoc magazin: 6 buc
Termen livrare: 24-48h
SKU LC1D40AB7
478.88 Lei
- 14 zile de retur! Detalii
- Descriere
- Fisa tehnica
- Recenzii
Contactor TeSys D, 3P(3NO), c.a.-3, <= 440V, 40A, 24VCA, 50/60 Hz bobina, LC1D40AB7, Schneider
| Gama | TeSys TeSys Deca |
|---|---|
| gama de produse | TeSys Deca |
| Tip produs sau componenta | Contactor |
| nume scurt al dispozitivului | LC1D |
| aplicatie contactor | Comanda motor Sarcina rezistiva |
| categorie de utilizare | AC-4 AC-1 AC-3 AC-3e |
| descriere poli | 3P |
| [Ue] tensiune nominala de functionare | Circuit de alimentare <= 690 V c.a. 25...400 Hz Circuit de alimentare <= 300 V c.c. |
| [Ie] curent nominal de utilizare | 60 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare 40 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare 40 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare |
| [Uc] control circuit voltage | 24 V c.a. 50/60 Hz |
| putere motor kW | 18,5 kW at 380...400 V c.a. 50/60 Hz (AC-3) 11 kW at 220...230 V c.a. 50/60 Hz (AC-3) 22 kW at 415...440 V c.a. 50/60 Hz (AC-3) 22 kW at 500 V c.a. 50/60 Hz (AC-3) 30 kW at 660...690 V c.a. 50/60 Hz (AC-3) 9 kW at 400 V c.a. 50/60 Hz (AC-4) 18,5 kW at 380...400 V c.a. 50/60 Hz (AC-3e) 11 kW at 220...230 V c.a. 50/60 Hz (AC-3e) 22 kW at 415...440 V c.a. 50/60 Hz (AC-3e) 22 kW at 500 V c.a. 50/60 Hz (AC-3e) 30 kW at 660...690 V c.a. 50/60 Hz (AC-3e) |
|---|---|
| putere motor hp | 5 CP at 230/240 V c.a. 50/60 Hz for 1 fază motors 10 CP at 230/240 V c.a. 50/60 Hz for 3 faze motors 30 CP at 575/600 V c.a. 50/60 Hz for 3 faze motors 10 CP at 200/208 V c.a. 50/60 Hz for 3 faze motors 3 CP at 115 V c.a. 50/60 Hz for 1 fază motors 30 CP at 460/480 V c.a. 50/60 Hz for 3 faze motors |
| Cod compatibilitate | LC1D |
| compozitie contact pol | 3 NO |
| capac de protectie | Cu |
| [Ith] curent termic conventional in aer liber | 10 A (at 60 °C) for circuit de semnalizare 60 A (at 60 °C) for circuit de alimentare |
| Irms capacitatea nominala la inchidere | 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 800 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| capacitate de rupere nominala | 800 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil | 320 A 40 °C - 10 s for circuit de alimentare 720 A 40 °C - 1 s for circuit de alimentare 72 A 40 °C - 10 min for circuit de alimentare 165 A 40 °C - 1 min for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare |
| calibrul fuzibilului asociat | 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 80 A gG at <= 690 V coordination tip 1 for circuit de alimentare 80 A gG at <= 690 V coordination tip 2 for circuit de alimentare |
| impedanta medie | 1,5 mOhm - Ith 60 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol | 2,4 W AC-3 5,4 W AC-1 2,4 W AC-3e |
| [Ui] tensiune nominala de izolatie | Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 |
| categorie de supratensiune | III |
| Grad de poluare | 3 |
| [Uimp] tensiune de tinere la impuls | 6 kV conformitate cu SR EN 60947 |
| nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica | 6 Mcycles |
| durabilitate electrica | 1,4 Mcycles 60 A AC-1 la Ue <= 440 V 1,5 Mcycles 40 A AC-3 la Ue <= 440 V 1,5 Mcycles 40 A AC-3e la Ue <= 440 V |
| tipul circuitului de comanda | C.a. la 50/60 Hz standard |
| tehnologie bobine | Fără modul de deparazitare inclus |
| limite de tensiune circuit de comanda | 0.3...0.6 Uc (-40…70 °C):eliminare c.a. 50/60 Hz 0,8...1,1 Uc (-40…60 °C):operaţional c.a. 50 Hz 0,85...1,1 Uc (-40…60 °C):operaţional c.a. 60 Hz 1...1.1 Uc (60…70 °C):operaţional c.a. 50/60 Hz |
| consum de energie conectare in VA | 140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consum de energie mentinere in VA | 13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C) |
| disipare de caldura | 4…5 W at 50/60 Hz |
| timp de functionare | 4...19 ms deschidere 12...26 ms închidere |
| viteza maxima de functionare | 3600 cic/h at 60 °C |
| conexiuni - borne | Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere | Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de alimentare 8 N.m - pornit conectori EverLink cu şurub BTR - cablu 25…35 mm² hexagonal 4 mm Circuit de alimentare 5 N.m - pornit conectori EverLink cu şurub BTR - cablu 1…25 mm² hexagonal 4 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 |
| compozitie contact auxiliar | 1 NO + 1 NC |
| tip contacte auxiliare | tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1 |
| afisare frecventa circuit | 25...400 Hz |
| tensiunea minima de comutare | 17 V for circuit de semnalizare |
| curentul minim de comutare | 5 mA for circuit de semnalizare |
| rezistenta de izolatie | > 10 MΩ for circuit de semnalizare |
| timpul de nesuprapunere | 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC |
| suport de montare | Placa Sina |
