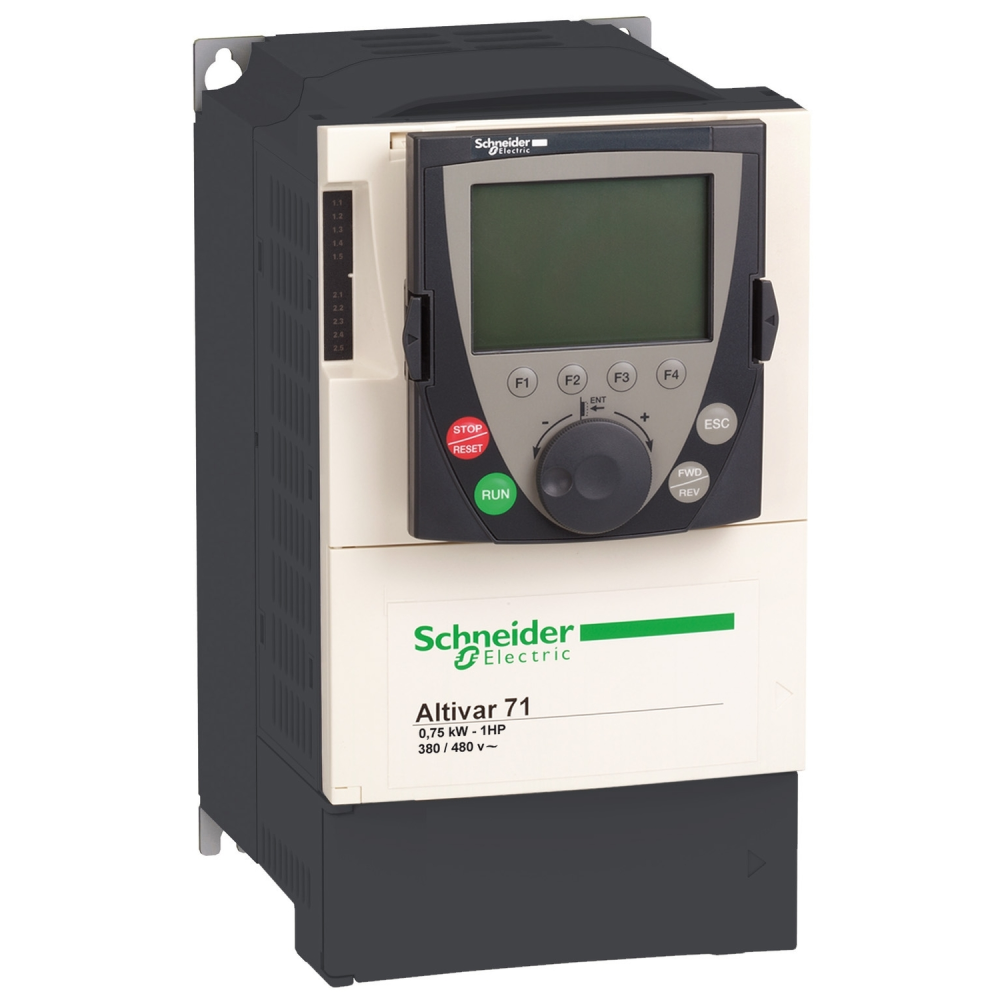

Variator de viteza ATV71, 1.5kw-2HP, 480V, terminal grafic filtru EMC, ATV71HU15N4, Schneider
Stoc magazin: 1 buc
Termen livrare: 24-48h
SKU ATV71HU15N4
2963.33 Lei
- 14 zile de retur! Detalii
- Descriere
- Fisa tehnica
- Recenzii
Variator de viteza ATV71, 1.5kw-2HP, 480V, terminal grafic filtru EMC, ATV71HU15N4, Schneider
| gama de produse | Altivar 71 |
|---|---|
| Tip produs sau componenta | Variator de viteza |
| aplicatie specifica produsului | Masini de mare putere, complexe |
| nume componenta | ATV71 |
| putere motor kW | 1,5 kW, 3 faze la 380...480 V |
| putere motor hp | 2 CP, 3 faze la 380...480 V |
| lungimea maxima a cablului motorului | 50 m cablu ecranat 100 m cablu neecranat |
| power supply voltage | 380...480 V - 15...10 % |
| numar faze in retea | 3 faze |
| curent de linie | 5,3 A pentru 480 V 3 faze 1,5 kW / 2 CP 5,8 A pentru 380 V 3 faze 1,5 kW / 2 CP |
| filtru EMC | Integrat |
| stil de asamblare | Cu radiator |
| putere aparenta | 3,8 kVA la 380 V 3 faze 1,5 kW / 2 CP |
| Isc curent de scurtcircuit prezumat | 5 kA pentru 3 faze |
| curent nominal de iesire | 3,4 A la 4 kHz 460 V 3 faze 1,5 kW / 2 CP 4,1 A la 4 kHz 380 V 3 faze 1,5 kW / 2 CP |
| curent tranzitoriu maxim | 6,2 A pentru 60 s 3 faze 1,5 kW / 2 CP 6,8 A pentru 2 s 3 faze 1,5 kW / 2 CP |
| Output frequency | 0,1…599 Hz |
| frecventa de comutare nominala | 4 kHz |
| frecventa de comutare | 1...16 kHz reglabil 4...16 kHz cu |
| profil de control al motorului asincron | Control vector de flux (FVC) fara senzor (vector de curent) Control vector de flux fara senzori (SFVC) (vector de tensiune sau curent) Sistem ENA (adaptare Energy) pentru sarcini neechilibrate Raport tensiune/frecventa (2 sau 5 puncte) |
| tip de polarizare | Fara impedanta pentru Modbus |
| destinatie produs | Motoare sincrone Motoare asincrone |
|---|---|
| power supply voltage limits | 323…528 V |
| power supply frequency | 50...60 Hz - 5...5 % |
| limtele de frecventa ale sursei de alimentare | 47.5...63 Hz |
| gama de viteza | 1…100 pentru motor asincron în buclă deschisă, fără reacţie de viteză 1…1000 pentru motor asincron în buclă închisă cu reacţie de la encoder 1…50 pentru motor sincron în buclă deschisă, fără reacţie de viteză |
| precizie viteza | +/- 0.01 % din viteza nominală în buclă închisă cu reacţie de la encoder 0.2 Tn la Tn +/- 10 % din alunecarea nominală fără reacţie de viteză 0.2 Tn la Tn |
| precizie cuplu | +/- 15 % în buclă deschisă, fără reacţie de viteză +/- 5 % în buclă închisă cu reacţie de la encoder |
| cuplu excesiv tranzitoriu | 170 % din cuplul nominal al motorului +/- 10 % pentru 60 s la fiecare 10 minute 220 % din cuplul nominal al motorului +/- 10 % pentru 2 s |
| cuplu de franare | <= 150 % cu rezistor de frânare sau de ridicare 30 % fără rezistenţă de frânare |
| profil de control al motorului sincron | Control vector fara feedback pentru turatie |
| bucla de reglare | Regulator PI reglabil |
| compensare alunecare motor | Posibilitate de suprimare Reglabil Indisponibilin raport tensiune/frecventa (2 sau 5 puncte) Automat indiferent de sarcina |
| diagnostic | Pentrutensiune variator 1 LED (rosu) |
| tensiune de iesire | <= tensiunea de alimentare |
| izolatie | Electricintre alimentare si control |
| type of cable for mounting in an enclosure | Cu un kit NEMA Tip1 3 fir(e)cablu UL 508 la 40 °C, cupru 75 °C / PVC Cu un kit IP21 sau IP31 3 fir(e)IEC cable la 40 °C, cupru 70 °C / PVC Fără kit de montare 1 fir(e)IEC cable la 45 °C, cupru 70 °C / PVC Fără kit de montare 1 fir(e)IEC cable la 45 °C, cupru 90 °C / XLPE/EPR |
| conexiune electrica | Borna, capacitate de prindere: 2.5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) Borna, capacitate de prindere: 4 mm², AWG 10 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| cuplu de strangere | 0,6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) 1,4 N.m, 12.3 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| alimentare | Sursă internă pentru potenţiometrul de referinţă (1 la 10 kOhm) 10.5 V c.c. +/- 5 %, <10 mA, tip de protecţie: protecţie la suprasarcina si scurtcircuit Sursă internă 24 V c.c. (21…27 V), <200 mA, tip de protecţie: protecţie la suprasarcina si scurtcircuit |
| numarul intrarii analogice | 2 |
| tip de intrare analogica | AI1-/Al1+ tensiune diferenţială bipolară +/- 10 V c.c. 24 V max, rezoluţie 11 biti + semn AI2 curent configurabil soft 0...20 mA, impedanţă: 242 Ohm, rezoluţie 11 bits AI2 tensiune configurabilă soft 0...10 V c.c. 24 V max, impedanţă: 30000 Ohm, rezoluţie 11 bits |
| input sampling time | 2 ms +/- 0.5 ms (AI1-/Al1+) - analogic intrări 2 ms +/- 0.5 ms (Al2) - analogic intrări 2 ms +/- 0.5 ms (LI1...LI5) - discret intrări 2 ms +/- 0.5 ms (LI6)dacă este configurată ca intrare logică - discret intrări |
| timp de raspuns | <= 100 ms în STO (Safe Torque Off) AO1 2 ms, toleranţă +/- 0.5 ms pentru analogic iesiri R1A, R1B, R1C 7 ms, toleranţă +/- 0.5 ms pentru discret iesiri R2A, R2B 7 ms, toleranţă +/- 0.5 ms pentru discret iesiri |
| absolute accuracy precision | +/- 0.6 % (AI1-/Al1+) pentru o variaţie a temperaturii 60 °C +/- 0.6 % (AI2) pentru o variaţie a temperaturii 60 °C +/- 1 % (AO1) pentru o variaţie a temperaturii 60 °C |
| eroare de liniaritate | +/- 0.15 % din valoarea maximă (AI1-/Al1+, AI2) +/- 0,2 % (AO1) |
| numarul iesirii analogice | 1 |
| tip iesire analogica | AO1 ieşire logică configurabilă soft 10 V 20 mA AO1 curent configurabil soft 0...20 mA, impedanţă: 500 Ohm, rezoluţie 10 bits AO1 tensiune configurabilă soft 0...10 V c.c., impedanţă: 470 Ohm, rezoluţie 10 bits |
| numar iesire discreta | 2 |
| tip de iesire discreta | Releu cu logică configurabilă (R1A, R1B, R1C) NO/NC - 100000 cic Releu cu logică configurabilă (R2A, R2B) nu - 100000 cic |
| curentul minim de comutare | 3 mA la 24 V c.c. pentru releu cu logică configurabilă |
| curent maxim de comutatie | R1, R2 2 A la 250 V c.a. inductiv sarcina, cos phi = 0,4 R1, R2 2 A la 30 V c.c. inductiv sarcina, cos phi = 0,4 R1, R2 5 A la 250 V c.a. rezistiv sarcina, cos phi = 1 R1, R2 5 A la 30 V c.c. rezistiv sarcina, cos phi = 1 |
| numar intrare discreta | 7 |
| tip de intrare discreta | LI1...LI5 programabile 24 V c.c. cu nivel 1 PLC, impedanţă: 3500 Ohm LI6 configurabil cu microîntrerupătoare 24 V c.c. cu nivel 1 PLC, impedanţă: 3500 Ohm LI6 sondă PTC configurabilă cu microîntrerupătoare 0…6, impedanţă: 1500 Ohm PWR intrare de securitate 24 V c.c., impedanţă: 1500 Ohm conformitate cu ISO 13849-1 level d |
| logica de intrare discreta | Logica negativa (derivatie) (LI1...LI5), > 16 V (stare 0), < 10 V (stare 1) Logica pozitiva (sursa) (LI1...LI5), < 5 V (stare 0), > 11 V (stare 1) Logica negativa (derivatie) (LI6)dacă este configurată ca intrare logică, > 16 V (stare 0), < 10 V (stare 1) Logica pozitiva (sursa) (LI6)dacă este configurată ca intrare logică, < 5 V (stare 0), > 11 V (stare 1) |
| rampe de accelerare si decelerare | S, U sau personalizat Reglabil liniar separat, de la 0,01 la 9000 s Adapt. aut. a rampei daca capac. de rupere e depasita, cu rezistenta |
| franare sau imobil | Cu injectie c.c. |
| tip de protectie | Protecţie la depăşirea limitei de viteză variator Protecţie la pierderea fazei de intrare variator Defectarea circuitului de comandă variator Întrerupere fază intrare variator Supratensiune în linia de alimentare variator Scăderea tensiunii de alimentare variator Supracurent între fazele de ieşire şi pământ variator Protectie la supraincalzire variator Supratensiuni pe magistrala de c.c. variator Scurtcircuit între fazele motorului variator Protectie termica variator Întrerupere fază motor motor Întreruperea alimentării motor Protectie termica motor |
| rezistenta de izolatie | > 1 mOhm 500 V c.c. pentru 1 minut la pământ |
| rezolutia frecventei | Intrare analogică 0.024/50 Hz Unitate de afisare 0.1 Hz |
| Port protocol de comunicatie | CANopen Modbus |
| tipul conectorului | 1 RJ45 (pe partea frontala) pentru Modbus 1 RJ45 (pe borna) pentru Modbus Tată SUB-D 9 on RJ45 pentru CANopen |
| interfata fizica | RS 485 cu 2 fire pentru Modbus |
| cadrul de transmisie | RTU pentru Modbus |
| rata de transmisie | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps pentru Modbus pe borna 9600 bps, 19200 bps pentru Modbus pe partea frontala 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pentru CANopen |
| format data | 8 biţi, 1 stop, paritate pară pentru Modbus pe partea frontala 8 biţi, impar par sau fără paritate configurabilă pentru Modbus pe borna |
| numar de adrese | 1…127 pentru CANopen 1…247 pentru Modbus |
| metoda de acces | Slave CANopen |
| marcaj | CE |
| pozitie de operare | Vertical +/- 10 grade |
| inaltime | 230 mm |
| adancime | 175 mm |
| latime | 130 mm |
| greutate neta | 3 kg |
| functionalitate | Full |
| aplicatie specifica | Other applications |
| card optional | Card de comunicatie pentru CC-Link Card programabil controller inside Card de comunicatie pentru DeviceNet Card de comunicatie pentru Ethernet/IP Card de comunicatie pentru Fipio Card de extensie I/O Card de comunicatie pentru Interbus-S Card de interfaţă pentru encoder Card de comunicatie pentru Modbus Plus Card de comunicatie pentru Modbus TCP Card de comunicatie pentru Modbus/Uni-Telway Card macara aeriană Card de comunicatie pentru Profibus DP Card de comunicatie pentru Profibus DP V1 |
| nivel de zgomot | 43 dB conformitate cu 86/188/EEC |
|---|---|
| rigiditate dielectrica | 3535 V c.c. între pământ şi terminelele de forţă 5092 V c.c. între terminalele de comandă şi de forţă |
| compatibilitate electromagnetica | 1.2/50 µs - 8/20 µs test de imunitate la supratensiuni nivel 3 conforming to IEC 61000-4-5 Test de imunitate la radiofrecvenţă condusă nivel 3 conforming to IEC 61000-4-6 Tranzienţi rapizi/test de imunitate la impulsuri de ionizare nivel 4 conforming to IEC 61000-4-4 Test de imunitate la descarcari electrostatice nivel 3 conforming to IEC 61000-4-2 Test de imunitate la frecventa radio radiata nivel 3 conforming to IEC 61000-4-3 Test de imunitate la căderi de tensiune şi întreruperi conforming to IEC 61000-4-11 |
| standarde | EN 61800-3 medii 2, categoria C2 IEC 60721-3-3 clasa 3S2 EN/IEC 61800-5-1 IEC 60721-3-3 clasa 3C1 UL Tip 1 EN 61800-3 medii 1, categoria C2 EN/IEC 61800-3 EN 55011 clasa A, grupa 1 |
| certificari produs | GOST UL CSA NOM 117 C-Tick |
| grad de poluare | 2 conformitate cu EN/IEC 61800-5-1 |
| grad de protectie IP | IP20 |
| rezistenta la vibratii | 1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6 1.5 mm vârf la vârf (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27 |
| umiditate relativa | 5…95 % fără condensare conformitate cu IEC 60068-2-3 5…95 % fără stropi de apă conformitate cu IEC 60068-2-3 |
| temperatura ambientala de utilizare | -10…50 °C (fără declasare) |
| temperatura ambietala pentru depozitare | -25…70 °C |
| altitudinea de functionare | <= 1000 m fără declasare 1000...3000 m cu declasarea curentului cu 1 % pe 100 m |
